Методика построения визуальных моделей при обучении решению текстовых задач

В задачах, где одна из рассматриваемых величин является произведением двух других, можно для наглядности представить такое произведение в виде площади прямоугольника, то есть в виде двумерной диаграммы. Двумерная диаграмма может состоять из одного или нескольких прямоугольников.

Подготовительная работа к моделированию текстовых задач в данном случае, как и при использовании линейных диаграмм не требуется, так как используемые объекты и методы работы с ними ученикам достаточно хорошо известны и не представляют особой сложности.

Второй этап в методике обучения использованию двумерных диаграмм можно реализовать, опираясь на линейные диаграммы. Лучше всего перейти к моделированию тех задач, которые предварительно решены алгебраическим методом. Это связанно с тем, что ученики знают структуру задачи, установлены связи между данными и искомым, что делает построение модели более естественным. Кроме того, такой подход позволяет сравнить два способа решения задачи.

Перед построением геометрической модели, нужно установить связь геометрических преставлений в виде двумерных диаграмм с геометрическими представлениями в виде линейных диаграмм. Для этого, необходимо заметить учащимся, что в случае использования линейных диаграмм отрезками изображались значения одной и той же величины. Эти отрезки располагались на параллельных прямых. В задачах, где рассматривается произведение двух величин, отрезками будем изображать значения двух разных величин и отрезки будем располагать на двух перпендикулярных прямых так, чтобы они были смежными сторонами прямоугольника. Тогда площадь прямоугольника будет соответствовать произведению этих величин, а полученное изображение будем называть двумерной диаграммой. Приведем пример.

Задача 2.

Моторная лодка, скорость которой в стоячей воде 15 км/ч, прошла по течению реки 35 км и против течения 25 км. На путь по течению реки она затратила столько же времени как на путь против течения. Какова скорость течения реки.

Алгебраический метод приводит к уравнению:

,

где – скорость реки. Решив уравнение, находим .

Рассмотрим геометрический метод. Так как в данной задаче рассматривается равномерное движение, то пройденный лодкой путь можно представить в виде произведения скорости и времени движения.

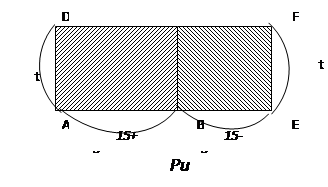

Пусть сторона АВ прямоугольника АВСD изображает скорость лодки по течению реки (рис. 2). Тогда AD будет изображать время движения лодки по течению реки. Если обозначить через скорость течения реки, а через – время движения лодки по течению реки, то и .

Площадь прямоугольника АВСD (S1) будет соответствовать пути пройденному лодкой по течению реки: .

Далее следует предоставить учащимся самим построить двумерную диаграмму движения лодки против течения реки. Необходимо акцентировать их внимание на следующих моментах: прямоугольники нужно изображать вместе, чтобы они составляли одну фигуру, причем высоты этих прямоугольников должны быть равны, так как лодка двигалась одинаковое время по течению и против течения реки, целесообразнее высоту прямоугольников, изображающую время, сделать общей, тогда получаем фигуру в виде прямоугольника, площадь которого легко найти.

Далее продолжаем решение. Пусть отрезок BE изображает скорость лодки против течения реки (BE берем меньше АВ), тогда отрезок EF изображает время движения лодки против течения реки: .
